三防漆喷涂工艺参数及设备选型
发布日期：2016/9/17 21:46
三防漆喷涂厚度多少宜：不同油漆对要求有所不同，如采用机漆工艺，建议为20-70um 烘烤温度: 80度以下（产品实际受热温度） 固化炉设置温度低于120度为宜
三防漆是一种特殊配方的涂料，用于保护线路板及其相关设备免受环境的侵蚀。三防漆具有良好的耐高低温性能；其固化后成一层透明保护膜，具有优越的绝缘、防潮、防漏电、防震、防尘、防腐蚀、防老化、耐电晕等性能。
三防漆根据每个地区和每个厂家使用的要求和侧重面有多种叫法，如三防胶、防潮胶、绝缘胶、防潮漆、保护漆、防护漆、披覆胶、涂覆胶、防水胶、防潮油、三防油、三防剂、保护剂、防潮剂、保形涂料、敷型涂料、共形覆膜、共性涂覆，英文名Conformal Coating。三防漆是一种特殊配方的涂料，用于保护线路板及其相关设备免受坏境的侵蚀，从而提高并延长它们的使用寿命，确保使用的安全性和可靠性。
在现实条件下，如化学、震动、高尘、盐雾、潮湿与高温等环境，线路板可能产生腐蚀、软化、变形、霉变等问题，导致线路板电路出现故障。三防漆涂覆于线路板的表面，形成一层三防的保护膜（三防指的是防潮、防盐雾、防霉）。在诸如含化学物质（例如：燃料、冷却剂等）、震动、湿气、盐喷、潮湿与高温的情况下未使用三防漆的线路板可能被腐蚀、霉菌生长和产生短路等，导致电路出现故障，使用三防漆可保护电路免受损害，从而提高线路板的可靠性，增加其安全系数，并保证其使用寿命。另外，由于三防漆可防止漏电，因此允许更高的功率和更近的印制板间距。从而可满足元件小型化的目的。
主要应用领域：
1、民用及商业应用 三防漆可为家用电器中的电子电路提供保护，使它们可以抵御：如：水、湿气、昆虫、办公室和家庭中的有害物。 如:豆浆机、咖啡机、电磁炉、干燥器、洗碗机、空调、计算机、卫浴电子、电动车等。
2、汽车工业 汽车行业要求三防漆保护电路免于以下几种情况的危害，如：汽油蒸发物、盐雾、制动液等。电子系统在汽车中的应用不断迅速增长，因此使用三防漆已成为确保汽车电子装置获得长期可靠性的基本要求。 如:计算机控制系统、空调、汽车电子。
3、航空航天 由于使用环境的特殊性，航空、航天环境对电子设备要求严格，尤其是在快速加压、减压的条件下，仍要保持良好的电路性能。三防漆的耐压稳定性因此得到广泛应用。 如:卫星系统、军事控制系统、飞行线路控制系统。
4、航海 无论是新鲜的淡水还是含盐的海水，均会对船舶设备的电器线路造成危害。使用三防漆可以最大限度地保护水面上乃至浸没与水下的设备。 如:导航系统、雷达控制系统。
5、电子工业 三防漆可保护电子设备免遭水、湿气、外部化学药剂及特殊使用环境的侵蚀，确保其持续稳定, 其应用范围十分广阔。如: LED显示屏、LED护栏管、太阳能、仪器仪表、电源、变频器、消费电子、防盗防火报警装置等。
三防漆也叫PCB电子线路板保护油、披覆油、防潮漆、三防涂料、防水胶、绝缘漆、防腐蚀漆、防盐雾漆、防尘漆、保护漆、披覆漆、三防胶等，使用过三防漆的PCB线路板具有防水、防潮、防尘“三防”性能和耐冷热冲击、耐老化、耐辐射、耐盐雾、耐臭氧腐蚀、耐振动、柔韧性好、附着力强等性能。
湿气是对PCB电路板最普遍、最具破坏性的主要因素。过多的湿气会大幅降低导体间的绝缘抵抗性、加速高速分解、降低Q值、及腐蚀导体。我们常常看到PCB电路板金属部分起了铜绿就是没有涂覆三防漆金属铜与水蒸气、氧气共同其化学反应引起的。
而在印刷电路板上随便找到的几百种污染物具有一样的破坏力。它们会导致与湿气侵蚀造成的同等结果－－电子衰坏、腐蚀导体甚至造成无可挽回的短路。最常于电气系统中发现的污染物，可能是由制程中残留下来的化学物质。这些污染物举例来说有助熔剂、溶剂离型剂、金属粒及记号墨水等。也有主要污染群为人为经手时不慎造成的，如人体油脂、指印、化妆品及食物残垢。操作环境中亦有许多污染物，如盐类喷雾、沙土、燃料、酸、及其它腐蚀性的蒸气及霉菌。
将三防漆涂覆在印刷电路板及零组件上，当可能受到操作环境不利因素影响时，可以降低或消除电子操作性能衰退状况。若这种披覆漆能维持其作用达一段令人满意的的时间,比如大于产品的使用期限，便可视为已达其涂覆目的。
即使披覆层很薄,也在一定程度上能很好的承受机械性振动及摆动、热冲击，以及高温下的操作。当然，薄膜可用以使插于印刷电路板的各别零件具有机械强度或是足够之绝缘性的观念，是错误的。零组件须以机械方法来插牢，并须要有它们自己适用的填缝剂，这样才有双重的保险去防范意外的发生。
三防漆操作工艺之刷涂法
三防漆操作工艺之刷涂法
刷涂法是最简单的涂覆方法。通常用于局部的修补和维修，也可用于实验室环境或小批量试制/生产，一般是涂覆质量要求不是很高的场合。
刷涂法的优点是几乎不需设备夹具投资；节省涂覆材料；一般不需要遮盖工序。
缺点是适用范围窄；效率最低；整板刷涂时有遮蔽效应，涂覆一致性差，因人工操作，易出现气泡、有波纹、厚度不均匀等缺陷；需要大量人力。
注意事项：
刷涂之前首先要保证稀释的产品充分搅拌，放置2小时最佳。
盛放三防漆的容器要用金属或塑料的，木质、PVC的不可以，因为会产生化学反应，腐蚀容器，破坏产品。
清洁和烘板，除去潮气和水分。
欲涂物件表面的灰尘,潮气和油污一定要除净，彻底的清洗可确保腐蚀性的残余物被完全清除，并使三防漆很好地粘着在线路板表面。
毛刷的选择也十分重要，因为产品固化前产品并不绝缘，所以要选防静电、不掉毛的刷子，如高品质天然纤维刷。
刷涂时板尽量平放，刷涂后不应有滴露，刷涂应平整，也不能有裸露的部分，0.1-0.3mm之间为宜。
刷涂后的线路板不可倒立放置，这样会使涂层上薄下厚，仍然要平放。
三防漆操作工艺之浸涂法
三防漆操作工艺之浸涂法
浸涂法从涂覆工艺初期至今，一直有较广泛的使用，适用于需完全涂覆的场合；就涂覆的效果而言，浸涂方法是最有效的方法之一。
浸涂法的优点是：可采取手工或自动化涂布。其中手工操作简便易行，投资小；材料转移率高，可完全涂覆整个产品而无遮蔽效应；而自动化浸涂设备可满足大批量生产的需要。
浸涂法的缺点是：涂覆材料容器若是开放式的，随着涂覆次数的增加，会有杂质问题，需定期更换材料并清洁容器，同溶剂挥发也需要不断补充；涂层厚度过大而且抽出电路板后会很多材料因滴流而浪费；需要遮盖相应部位；遮盖/去除遮盖需要大量的人力及物力；涂布质量难以控制。到致性差；过多的人工操作可能会对产品造成成不必要的物理性损伤；
浸涂法的要点是：应以密度计随时监控溶剂的损失，以保证合理的配比；浸入及抽出速度应加以控制。以获得满意的涂覆厚度并可减少气泡等缺陷；应在洁净而且温度/湿度受控的环境下操作。以免影响材料的点结力；应选择无残胶而且防静电的遮盖胶带，如果选择普通胶带，则必须使用去离子风机。
浸涂法的注意事项：
线路板组件应垂直浸入涂料糟中。
连接器不要浸入，除非经过仔细遮盖，线路板应浸入1分钟，直至气泡消失，然后缓慢拿出。
线路板表面会形成一层均匀膜层。应让大部分涂料残留物从线路板上流回浸膜机。
线路板或元器件浸入速度不宜太快，以免产生过多气泡。
浸涂结束后再次使用时，若表面有结皮现象，将表皮除去，可继续使用。
三防漆操作工艺之喷涂法
喷涂法是业界最常用的涂敷方法，又分为机器自动喷涂和手工喷涂两种。
其中，机器自动喷涂适用于大规模生产，大量或长期生产的客户。

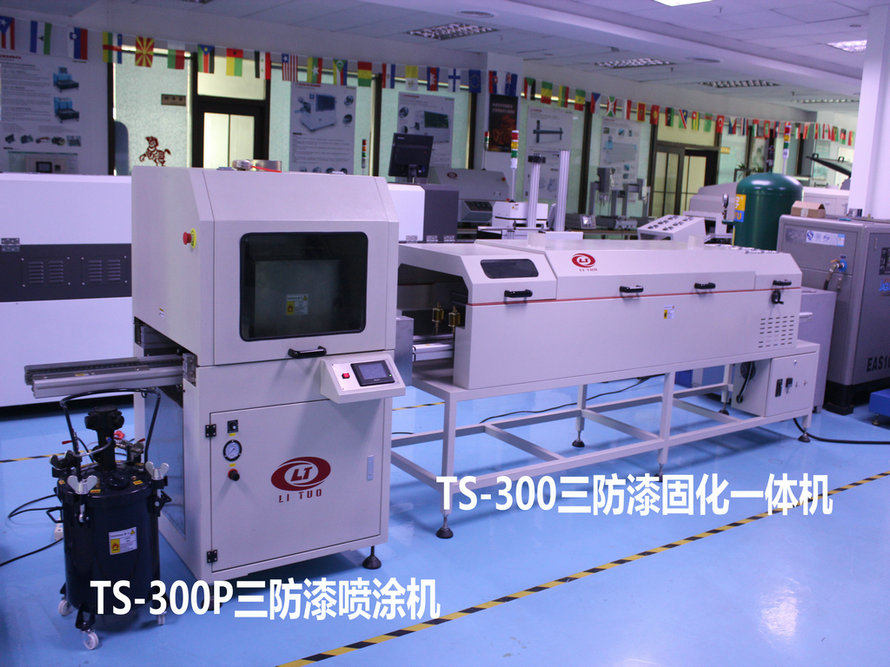

整体喷涂设备 TS-300P
而手工喷涂一般是使用手持式喷枪+气管+空压机（+排气扇）的组合。优点是：成本低，适用于中型客户。但它需要5KG以上压力，才能形成雾障，因此对气压的调节要求较高，若气压不高，三防漆不雾化，会拉丝，手工喷涂对操作的准确性要求也比较高。
手按罐喷涂也是手工喷涂的一种，使用喷雾罐型产品，适用于维修和小规模的生产，最大的优点就是方便。
总之，手工喷涂投资小，操作简便；机器自动化喷涂的涂覆一致性较好，生产效率最高，易于实现在线式自动化生产，可适于大中批量生产。一致性及材料成本通常会优于浸涂法，虽然也需要遮盖工艺但不如浸涂要求高。
相应的缺点是：需要遮盖工序；材料浪费大；需要大量人力；涂敷一致性差，可能有遮蔽效应，对窄间距元器件下面进入困维。
三防漆操作工艺之淋涂法
三防漆操作工艺之淋涂法
淋涂法是一种较少采用的三防漆涂覆方法。
贮存于高位槽中的三防漆，通过喷嘴或窄缝淋下，呈帘幕状淋在由传送装置带动的被涂物上，形成均匀涂膜。多余的三防漆则流回容器，通过泵送到高位槽中循环使用。
小批量生产时一般采用手工操作，直接向产品上浇三防漆，因此淋涂法又称为浇漆法。
大规模生产时一般采用自动流水线操作，通过调节喷嘴的大小或窄缝的宽度，来控制产品上三防漆涂膜的厚度。若涂膜较厚，由传送带经烘干箱出来的产品上的涂膜就会出现气泡。若涂膜较薄，产品就会出现露底，淋涂不均匀。因而淋涂法又称为幕涂。
依照不同产品的特性，为了增加三防漆涂膜在产品上的附着力，有时还需要进行加硫；为了增加产品的厚度，更需要对产品进行一次或是几次的淋涂和加硫。
