波峰焊的温度曲线及工艺参考控制

发布日期：2014/9/26 13:48

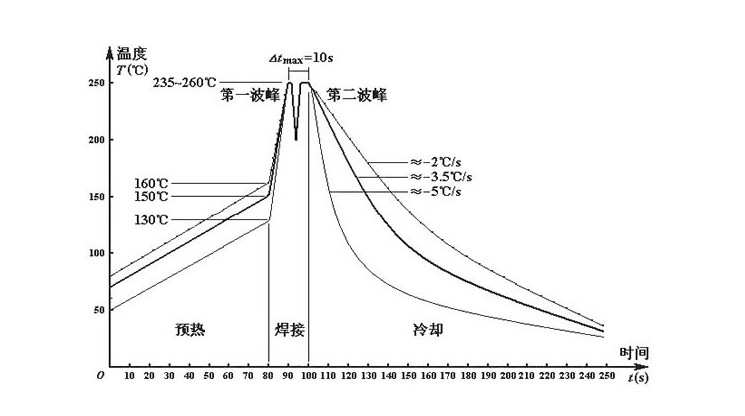

理想的双波峰焊的焊接温度曲线，整个焊接过程被分为预热、焊接、冷却、三个温度区域。实际的焊接温度曲线可以通过对设备的控制系统编程进行调整。

在预热区内，电路板上喷涂的助焊剂中的水分和溶剂被挥发，可以减少焊接时产生气体。同时，松香和活化剂开始分解活化，去除焊接面上的氧化层和其他污染物，并且防止金属表面在高温下再次氧化。印制电路板和元器件被充分预热，可以有效地避免焊接时急剧升温产生的热力损坏。电路板的预热温度及时间，要根据印制板的大小、厚度、元器件的尺寸和数量，以及贴装元器件的多少而确定。在PCB表面测量的预热温度应该在90~113℃，多层板或贴片元器件较多时，预热温度取上限。预热时间由传送带的速度来控制。如果预热温度偏低或预热时间过短，助焊剂中的溶剂挥发不充分，焊接时就会产生气体引起气孔、锡珠等焊接缺陷；如预热温度偏高或预热温度时间过长，焊剂被提前分解，使焊剂失去活性，同样会引起毛刺、桥接等焊接缺陷。

为恰当控制预热温度和时间，达到最佳的预热温度，也可以从波峰焊前涂敷在PCB底面的助焊剂是否有黏性来进行经验判断。

波峰焊的焊接时间可以通过调整出传送系统的速度来控制，传送带的速度，要根据不同波峰焊机的长度、预热温度、焊接温度等因素来考虑，进行调整。调整控制工艺参数，对提高波峰焊质量非常重要。焊接温度和时间，是形成良好焊点的首要条件。
