BGA回流焊焊接过程中注意的四个阶段
发布日期：2014/9/21 10:17
回流焊接是BGA 组装工艺中较难控制的流程，设定工艺参数，获得合适的温度曲线对于BGA 的良好焊接是非常重要的。由于BGA的封装形式的不同，CBGA的热阻比PBGA要大，因此达到相同的温度，CBGA比PBGA需要更高的温度设定和较长的预热时间。对于锡铅焊膏和无铅焊膏，其温度设定值和加热时间都有明显的不同。
预热阶段：预热的主要目的是使PCB及其元器件均匀受热，同时对PCB和元器件具有烘烤的作用，除去其中的水分，以及蒸发掉焊膏中适量的熔剂。预热阶段的升温速率不能过快，以防止PCB受热过快而产生较大的变形。一般升温速率控制在3℃／s，预热时间为60—90 s之间。
活化阶段：此阶段的主要目的是使焊膏中的助焊剂活化，除去焊盘表面和焊膏合金表面的氧化物，达到洁净的金属表面，为焊膏回流过程做好准备。同时蒸发掉焊膏中过多的助焊剂和对PCB进行预热，防止回流过程中升温过快造成PCB 的变形。对于锡铅焊接，此阶段的温度在150—180℃应保持60 120 S；对于无铅焊接，此阶段的温度在160——200℃应保持60——180 S，以便助焊剂能够充分发挥其作用。活化阶段的温升速率一般控制在0．3加．5℃／s。
回流阶段：此阶段焊点的温度已经上升到焊膏的熔点温度以上，焊膏处于熔融状态。回流阶段的主要目的是使熔融的焊料润湿焊盘与元器件的引脚，达到良好的焊接要求。对于PBGA，其焊球为Sn63Pb37，Sn62Pb36Ag2和Sn96．5Ag3．0Cu0．5等合金，在回流过程中焊球与焊膏一起熔化混合熔融后形成焊点；对于CBGA，其焊球为Snl0Pb90高温合金，在回流过程中焊球是不熔化的，焊膏熔化与焊盘和高温焊球润湿形成焊点。因此需要合适的时间保证熔融的焊膏能够很好的润湿焊盘和焊料球，时间过短可能造成润湿不良形成虚焊，时间过长则可能使焊料与焊盘之间形成很厚的一层金属间化合物Cu6sn5和Cu3Sn，由于其脆性的特性易形成开裂造成焊点的失效。特别是对于无铅化电子组装，由于无铅焊料中合金元素Sn的含量高，更易在高温下形成较厚的金属问化合物导致焊点的失效 对于SnPb焊接，一般要求在熔点183℃以上的时间控制在60．-90 s，其中峰值温度210——225℃范围内的时间控制在10—20 s；对于无铅焊接，一般要求熔点217—219℃以上的时间控制在60 120 S，其中峰值温度230—235℃范围内的时间控制在20—40 s为佳。
冷却阶段：焊膏经过回流后助焊剂被完全消耗，形成了熔融的金属焊点。冷却阶段的主要目的是在焊点凝固的同时细化晶粒，抑制金属间化合物的增长，以提高焊点的强度。但由于过快的冷却速度会造成PCB的变形和电子元器件的热裂化，特别是BGA这样的吸热量大的元器件，冷却速率过快易造成内部封装的损坏，从而导致BGA 的失效。一般冷却速率控制在1——3℃／s以内。

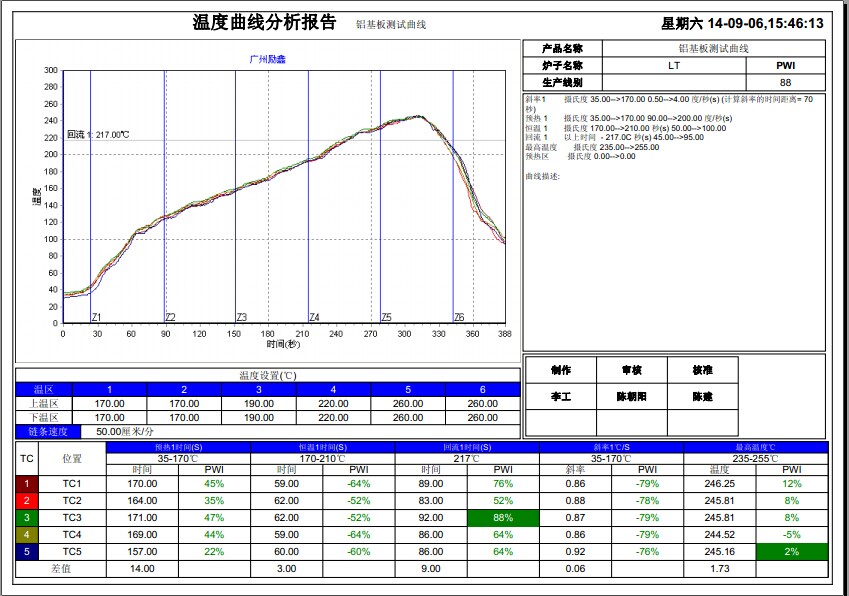

掌控工艺曲线的仪器:
推荐理由:TD2014可能市场最为简单的应用的炉温测试仪,10分钟可完全掌握对炉温曲线的测试,让您觉得炉温测试原来极为简单的,可智能优化曲线,无需测试前设定炉子参数与锡膏制程,测试后读出数据再导入相关设置,做到无需前期准备,不影响产线正常生产,同时可以修正炉子温度.
TD系列炉温测试仪用于全面温度曲线监控: 主要适用于电子行业的回流焊/波峰焊/烤箱/烘干炉/浸焊机的温度曲线测试
针对回流焊和波峰焊进行过程统计分析,从而能够更加精确的控制产品质量,提高工作效率,减少废品率,达到降低产品成本的目的.
我们的SURVEYYOR可调节增强组件能够进行炉温稳定性的控制,从而尽最大可能的降低我们测试板的使用量.在节约公司成本的同时,也提高了工作效率.
温度曲线记录仪TD21014六通道还备有快速烘炉设置将帮助您更高效地转入无铅过程。

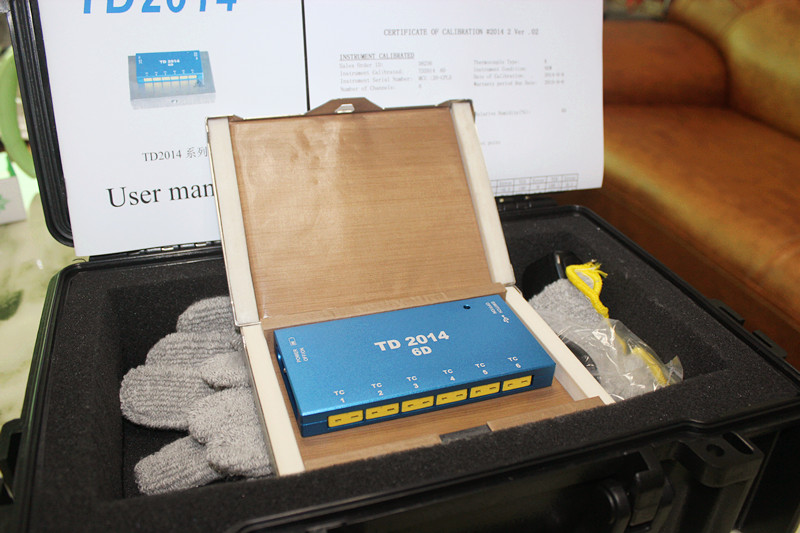

TD2014 6D炉温测试仪相关优点如下：
1.达到电子制造中最高精度 1度
2.隔热箱采用黑匣子材料，保证隔热质量，保证仪器温度，一般来讲，出炉温度非常低。极大的延长仪器的使用寿命
3.使用充电锂电池，不仅仅是节约贵公司的电池成本，同时也节约了贵公司的时间及最大限度的减少资源浪费。
4.软件功能强大，SPC分析等等。
5.不需要测试空气温度
6.工业串口RS232 接口
7.高稳定性
8.相当长的寿命
9.软件操作简单，具备SMT及DIP基础功能
10.业界最薄最MIMN的机身设计,满足不同产品的炉膛要求
产品特性
● 效率高，完全依据中国人使用习惯，人性化设计理念，大大提升操作效率；
● 分析系统可基于PC（Windows）及PDA（Pocket ）进行数据分析；
● 功耗低，采用锂电池供电，连续使用长达60小时以上，快速充电10分钟即可使用；
● 多层隔热保护，采用德国原装不锈钢精制而成，内衬德国军工级纳米隔热材料，可应对最严酷的无铅制程和承受苛刻的工业环境；
● 体积小、存储容量大（230,400数据点），采用FLASH存储芯片，任何意外均不会丢失数据；
产品优点
● 操作简单方便，所有数据均采用数据库管理，可使用向导快速导入工艺制程分析；
● 软件操作配备中简、英文、德文等语言版本；
● 高温保护，仪器内部温度超出70℃自动关闭测试功能，超出80℃自动关闭电源；
● 测量精度±1℃（-40℃～1050℃），采集方式按键启动启动；
● 智能化控制，任何情况均有指示灯提示（电量过低、充电状态、数据下载、数据清除、
存储器溢满、高温警告、仪器重置等）；
技术参数
存储器 230,400 points,
精度 ±1℃
分辨率 0.2℃
工作电压 DC3.7V~DC4.2V
电池 聚合物锂电650mAh
仪器功耗 ≤10mAh
内部最高工作温度 110℃
主机尺寸 132（mm）*68(mm)*15(mm)
隔热盒尺寸 169（mm）*126.5(mm)*28(mm)
