自动插件对元件包装要求-机插入门

发布日期：2014/1/10 10:19

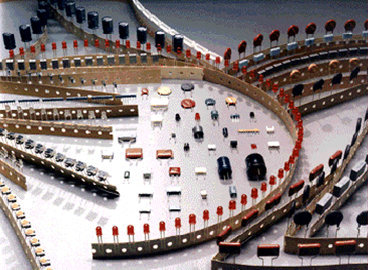

元件包装要求

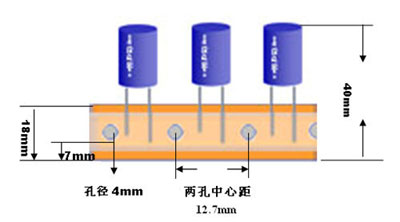

立式元件编带规格

元件供给部和包装规格:

能够收纳于元件分配头形式，上段为编带用包装箱（袋）、下段为能够使用此包装箱和编袋用卷盘。

包装盒规格:

立式元件包装要求:

编带立式元件成品:

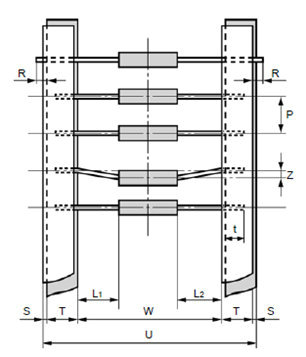

卧式元件编带规格

注
1. ※印符合JIS标准。其他是新泽谷规格。
2. 使用序列编带时，按照上述尺寸。
3. 引线，请使用镀锡处理后的锡材。
4. 从52mm编带插入5mm间距时，需要另行与本公司联络。
5. 52mm编带具有负公差的W尺寸，需要52mm特殊对应的料架(51mm)。
6. 52mm编带，具有正公差的W尺寸，使用52mm特殊对应的料架(51mm)时，元件中心发生偏移的可能性较大。
7. 中央卡盘不能使用玻璃二极管等，强度弱的元件。
8. 插入间距在元件中心容许偏移范围内时，元件强度弱的元件无需定中心也可插入。(使用52mm特殊对应料架时)
9. 由于元件主体的边缘形状，对中心效果会有偏移的可能性。
10. 元件主体的长度，最长为15mm。在此以上时请另行与本公司联络。
11. U尺寸 (U = S + T + W + T + S) 请设置在65.5mm以下。
