自动插件对元件形体的限制-机插件入门

发布日期：2014/1/10 10:11

元件形体的限制

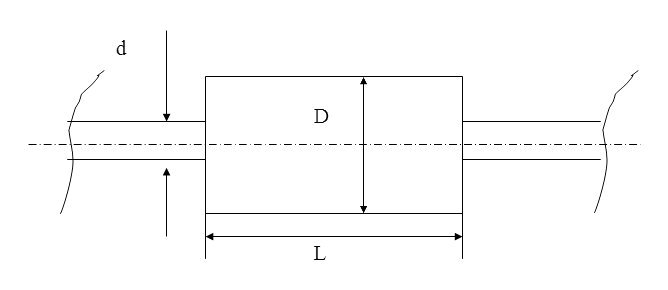

卧插元件：如下图所示，对元件形体作如下限制
长度 L = 3.0mm ～ 10mm
本体直径 D = 0.6mm ～ 4.0mm
引线直径 d = 0.4mm ～ 0.8mm
跳线 L=5.5mm ～ 30mm

卧插元件对元件形体作如下限制

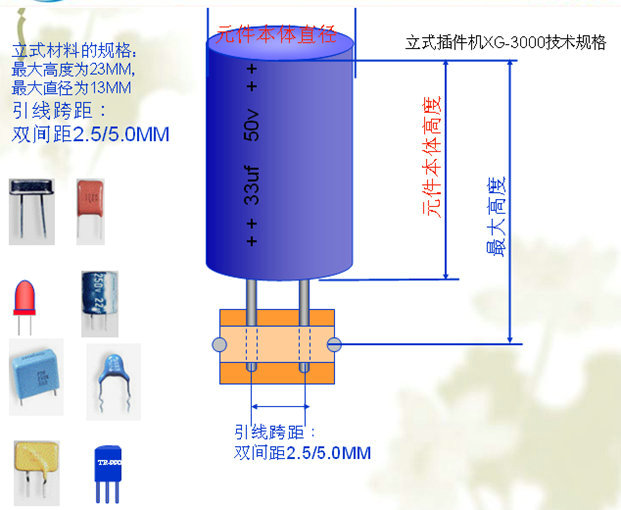

立插元件：如下图所示，其元件体能够被容纳最大高度可为23mm，最大直径为13mm。

立插元件元件体能
