印制板的插机定位孔

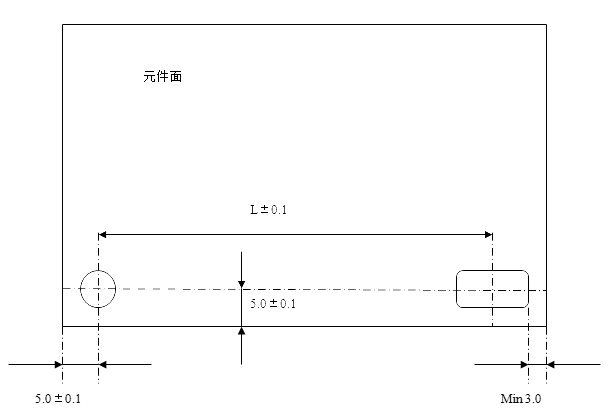

采用电插的印制板应在最长的一条边上设置主副两个电插定位孔。如图4所示（元件面）。其中左下角为主定位孔，孔径为Ø4.0mm；右下角为副定位孔，其孔径尺寸应为Ø4.0mm的鹅蛋形定位孔。

两定位孔的中心轴连线平行于最长边，离最长边的距离为5.0±0.1mm，主定位孔与左边的距离为5.0±0.1mm，副定位孔孔边与右边的距离应不小于3.0mm，定位孔周围从孔边向外至少2mm范围内应覆铜箔以增加板的机械强度。

主副两定位孔的中心距L的优选系列为：290mm、235mm、350mm。

电插定位孔在元件面标记符号图中用方框标示。
