自动插件机插件对印制板的外形要求-机插入门

发布日期：2014/1/10 9:40

印制板的外形

印制板外形应为长方形或正方形；最大尺寸为：450mmx450mm，最小尺寸为：50mmx50mm。

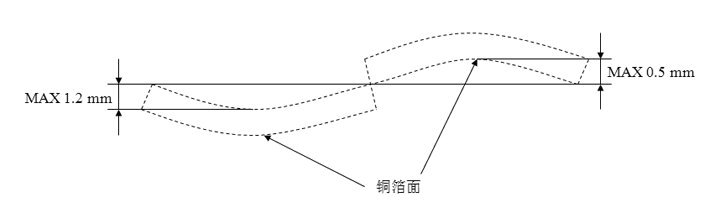

印制板的翘曲度：最大上翘0.5mm，最大下翘1.2mm，如下图所示。

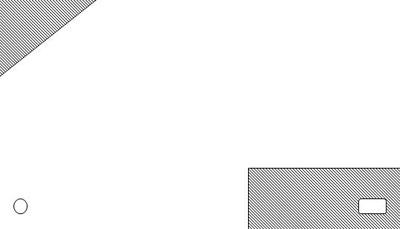

当印制板需要被部分地裁去边或角时，应采用工艺冲缝的方法，使要裁去的部分能够保留到自动插件工序完成后再去除，如下图所示。

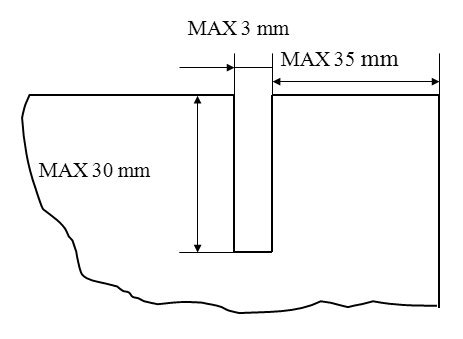

边沿若要开口，其开口宽度不要超过3mm，深度不要超过30mm。开口与附近角的距离要大于35mm；同一边上不要超过5个开口；尽量避免在长边上开口；如下图所示。
